Выкопочная машина



Посадочный материал, не содержащий земляной прикорневой ком, могут извлекать выкопочные плуги, выкопочные скобы или выкопочные маши­ны. Рабочим органом плуга рыхлится без оборота подрезанный пласт вместе с корневой системой посадочного мате­риала до тех пор, пока она полностью не освободится от земли.

Выкопочные орудия (ВО) должны:
- обрезать корни без обрыва;
- обеспечивать гладкость и ровность среза;
- сохранять целой надземную часть подкапываемого посадочного материала.

ВО снабжаются лемешными и скобообразными рабочими органами. Первые конструктивно похожи на корпуса плугов для безотвальной вспашки, вторые — снабжены лемехом и двумя стойками-ножами с заост­ренными лезвиями.

Большая часть ВО снабжена ско­бообразными рабочими органами, которыми пласты вырезаются с 3-х сторон. Это способствует рыхлению, подъему пластов и пре­дохранению корней от обрывов. Лезвия лемехов можно устанавливать поперек направления движения или - наклонно к горизонту под 15-25°.

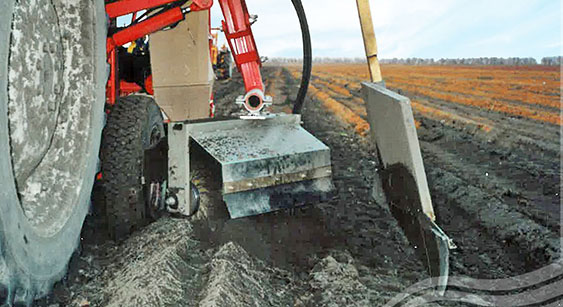

Выкопка сеянцев осуществляется установкой продольной оси скобообразного рабочего органа вдоль такой же оси движения трактора, а при выкопке крупных сеянцев — сбоку. Операция осуществляется агрегатами НВС-1,2 и НВС-1,2М, скобой плуга ВПН-2 или иными, размещаемыми симмет­рично продольной оси трактора. При этом агрегат направляют вдоль рядов сеянцев, осуществляя пово­роты в конце гонов. Выкопка ВО с боковыми выкопочными скобами (например, плуг ВПН-2) характеризуется круговыми маневрами с обходом загона по часовой стрелке.


Рис.1. Выкопочный плуг ВПН-2: 1 — боковой нож для выкопки крупномерных сажен­цев; 2 — стойка; 3 — винтовой механизм; 4 — кронштейн; 5 — рама трубчатого сечения; 6 — нож устойчивости; 7 — центральная скоба для выкопки сеянцев; 8 — опорное колесо.

Выкопочным плугом ВПН-2 (рис.1) извлекаются сеянцы и одно-двухлетние саженцы, а также крупномерные саженцы лесных и плодово-ягодных питомников. Он имеет две модификации, которые извлекают:
- сеянцы и 1-, 2-летние сажен­цы;
- крупномерные саженцы.

Модификация под выкопку сеянцев на плуговой раме крепят центральную скобу, а нож устойчивости заменяется дополнительным опорным колесом. Глубина выкопки регулируется винтовым механизмом 3 на опорном колесе 8. Отрегулировав глубину выкопки, на ту же глубину устанавливают дополнительное опорное колесо.


Рис. 2. 3.

Модификация под выкопку крупномерных саженцев содержит не центральную скобу, а установленный боковой нож (рис.2, 3), а опор­ное колесо заменено ножом устойчивости.

Им выравнивается сопротивление от бокового ножа и сохраняется бесповоротный ход трактора. Он устанавливается на 5-10 см ниже глубины выкопки саженцев.

Изменение длины цент­ральной (верхней) тяги навесной системы трактора обеспечивает наклон бокового ножа и центральной скобы под необходимым углом (это улуч­шает рыхление ). Агрегат работает в тандеме с трактором ДТ-75М.

Рис.4. Выкопочная скоба НВС-1,2 для сеянцев древесных и кустарниковых пород.

Скоба устроена аналогично плугу ВПН-2 (модификация под сеянцы) с некоторыми отличиями.

Навесную выкопочную скобу НВС-1,2 используют при работе с сеянцами хвойных и лиственных пород, которые размещен­ы на ровных делянках и грядах.

Рис.5. Навесная выкопочная скоба НВС-1,2: 1 – рама, 2 – опорное колесо; 3 – прямоугольная скоба; 4 – удлинитель.

Рабочий орган 3 имеет ширину захвата 1,2 м, и составлен двумя вертикаль­ными ножами-стойками, которые соединяет опорная пласти­на со съемным лемехом. Луч­шему крошению пласта способствуют пара удлинителей 4, приваренных к зад­ней кромке опорной пластины. Подкопка с хорошим рыхлением почвенного пласта производится на глубину до 0,3 м.

Скобу НВС-1,2 на легкой почве используют в тандеме с тракторами Т-40А, «Беларусь» и Т-54С, на тяжелой — с ДТ-54А, Т-74, ДТ-75. К ней подходят также трактора МТЗ-80/82 и ДТ-75М.



Рис.6. Копач сеянцев КСШ-0,35: 1 — скоба; 2 — параллелограммный меха­низм; 3 — ограничитель глубины; 4 — узел подъема скобы и ее догрузки при заглублении.

Копачом сеянцев КСШ-0,35 на самоходном шасси Т-16М извлекают с глубины 0,15-0,25 м сеянцы — в основном хвойных пород.

Рабочий ор­ган копача — полукруглая стальная подкапываю­щая скоба (ширина захвата 0,35 м) с приваренной полосой-удлинителем для улучшенного рыхления. Скоба имеет правостороннее смещение к продольной оси трактора на 0,23 м. Узел подъема скобы и ее догрузки при заглублении состоит из поворотного вала, эластичного звена-пружины и кронштейна. В легкую почву скоба копача уходит под собственным весом, в плотную — благодаря гидроцилиндру и пружинам возникает дополнительная нагрузка, облег­чающая заглубление.

Выкопочной машиной ВМ-1,25 извлекаются се­янцы всех пород и саженцы (кустарники и ягодники) лесных, плодовых и декоративных питомников.

Рис.7. Выкопочная машина ВМ-1,25: 1 — рама; 2 — редуктор; 3 — цепная передача; 4 — отряхивающий узел; 5 — прутковый элеватор; 6 — опорное колесо; 7 — вертикальный нож-стойка; 8 — лемех.

Прямоугольная выкопочная скоба (ширина захвата 1,25 м) образована вертикальными ножами-стойками, которые соединяет внизу опорная пластина со съем­ным лемехом. Два прутковых по­лотна от картофелекопалки составляют прутковый элеватор. Отряхивающий узел из двух лопастных колес расположен за прутковым элеватором. Он и отряхивающий узел работают с помощью редуктора и цепных передач от вала отбора мощности тракторов МТЗ-80/82, ДТ-75М и Т-74.

Скобовыми лемехом и ножами снизу и с боков подрезаются пласты в глу­бину до 0,3 м, которые направляются с растениями в виде сплошной ленты к прутковому элеватору — там происходит крошение земли благодаря разным скоростям элеваторного полотна и самой машины. Дополнительно способствуют разрушению пласта периодические вертикальные колебания полотна элеватора. Наконец и отряхивающий узел довершает крошение, и растения на выходе выкладываются на поверхность земли.

Выкопочно-выборочной машиной ВВМ-1 извлекаются и выбираются стандартные сеянцы и сажен­цы хвойных пород (высота 0,15-0,5 м), размещенные по трех- и пятирядным схемам при ширине между рядами в ленте 0,2-0,45 м. Однорядный прицепной агрегат имеет подкапывающую U-образную скобу ( шири­на захвата 0,2 м) с удлинителями, которые улучшают взрых­ление.

Рис.8. Машина ВВМ-1: 1 — выборочный транспортер; 2 — отряхиватель; 3 — подкапывающая скоба; 4 — поворот­ное дышло; 5 — узел управления; 6 — накопитель; 7 — ящик; 8—ходовое колесо  .

При движении агрегата так подкапывающую скобу направляют напротив крайнего пра­вого ряда растений в ленте. Гидросистемой U-образная скоба заглубляется на глубину до 0,25 м, и затем, перемещаясь по ее удлинителям, подко­панные растения с помощью захватывающих ремней извлекаются из почвы, попадают на выборочный транс­портер, затем перемещаются (это сопровождается колебаниями расположенного ниже планча­того отряхивателя, отчего почва с корней стряхивается) и поступают в накопитель, из которого рабочими пе­реносятся в ящики.

Если агрегат имеет устройство для мехукладки растений, они транспортером подаются прямо в контейнер, по мере наполнения пере­ставляемый назад. В конце проходки гидроци­линдрами выкопочно-выборочная секция переводится в походное положение, машину разворачивают и далее в обратном направлении ей убирается крайний правый (по ходу) ряд в той же ленте, далее — в соседних. По внутренним рядам работа ведется лишь по выкопке крайних рядов в нескольких смежных лен­тах.

Машина прицепляется к тракторам тягового класса 9—14 кН, и обслу­живается трактористом, машинистом и одним-двумя рабочими.

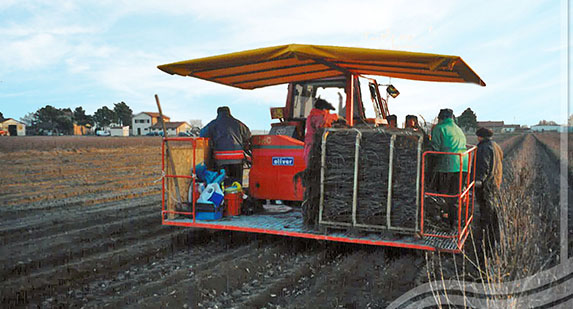

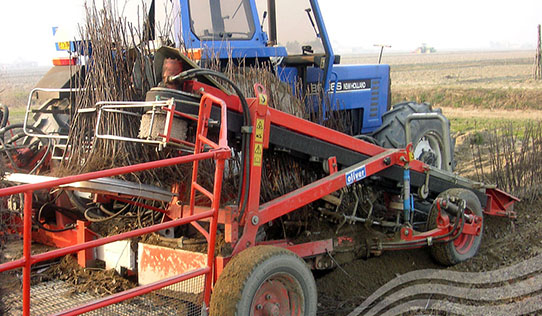

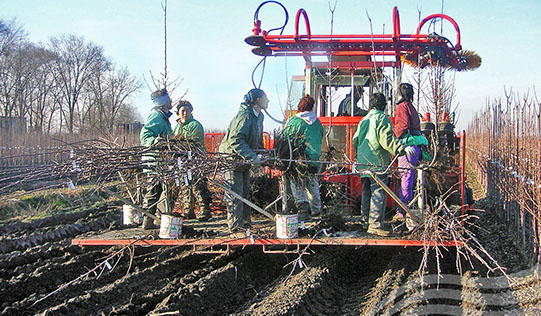

Выкапыватель-срезатель OLIVER SP 2000 TXC осуществляет двухрядовый срез саженцев дисками диаметром 0,6 м с 72 вольфрамкарбидными зубьями и их уборку с обработкой почвы. Уникальной удлиненной вибрационной установкой растения расшатываются и затем убираются конвейером.

Пара регулируемых задних колес обеспечивают устойчивость. Стандартная комплектация рассчитана на хранение больших связок корневых побегов для сокращения остановок и поддержания скорости машины — производительность при благоприятных условиях вырастает на 35-45 процентов. Полностью укомплектованный всеми опциями агрегат весит примерно 19,5 т. Его габариты — 3х5х1,5 м.
Агрегат способен обрабатывать 1 га/день поля с тандеме с трактором мощностью 70-100 л.с.

У гидравлической системы имеется радиатор, предотвращающий перегрев, увеличивающий срок работы и безопасность агрегата. Он прост; движется независимо от положения трактора, с которым соединяется при помощи трех крепежных узлов; работает от его ВОМ.

Агрегат может комплектоваться:
  • устройством собирания пучков;
  • устройством очистки саженцев;
  • козырьком;
  • неподвижным катком для остановки и заполнения пластиковых мешков/ с поворотным устройством для разгрузки платформ размером 1,1х1,5 м;
  • барабаном для мешков с мусором;
  • платформой с поворотным столом;
  • задним разгрузочным барабаном из стали/дерева;
  • платформой для паллет.

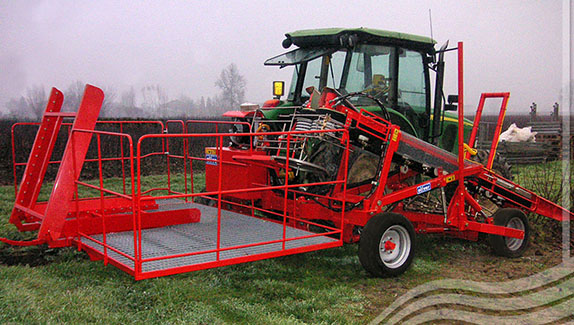

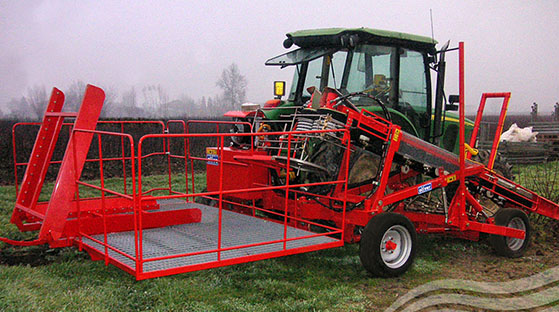

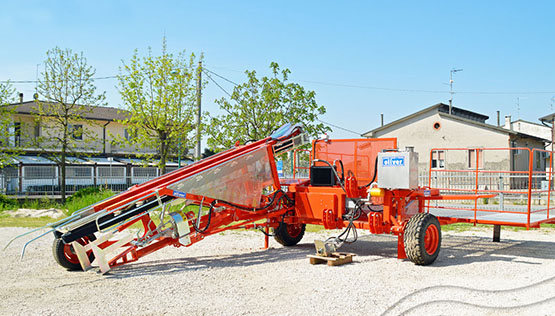

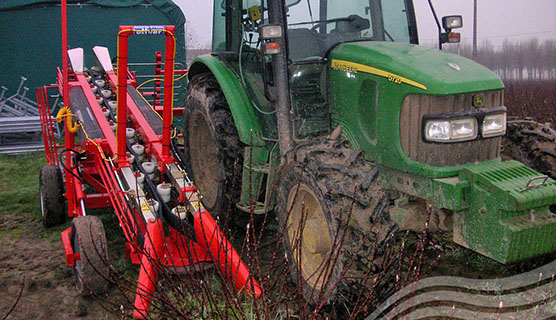

Машина-выкапыватель саженцев SP 96 рассчитана на твердую, глинистую и тяжелую почву (для последнего типа необходима вторичная встряска для тщательной очистки корней). Она способна в паре с трактором мощностью 100-120 л.с. выкапывать 20 000 саженцев/день при глубине вскапывания 35-40 см.

При транспортировке грузовиком за счет специального соединительного шарнира SP 96 отставляет незначительную колею.

Агрегат SP 96 снабжен автономным электрогидравлическим приводом с 2 насосами: один (на 30 л) обеспечивает функционирования первого встряхивателя, другой (на 19 л) — землеройный наконечник, расположенный на контрольной консоли.

Гидравлической передней колесной опорой стандартной комплектации регулируется глубина и усилие удаления землеройного наконечника при неблагоприятном режиме.

Агрегат может быть снабжен вспомогательным платформенным селектором-сортировщиком растений для сокращения трудоемкости при работе с однородными растениями.

Защиту работников от высоких растений обеспечивает широкая задняя платформа с сортировочным столом и специальными боковыми опорами под ноги.

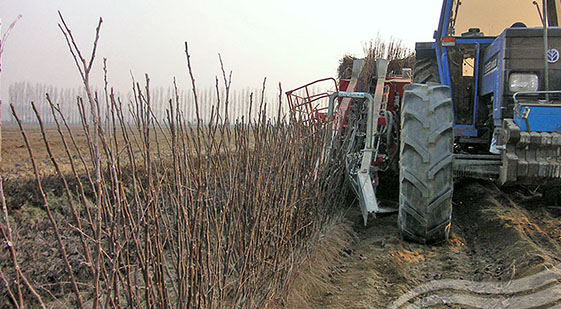

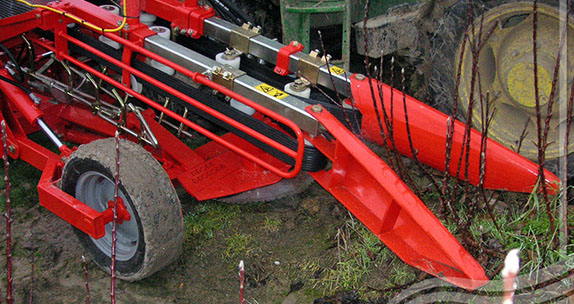

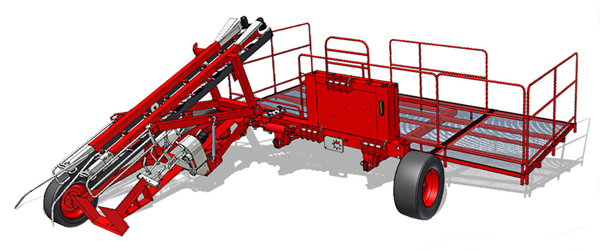

Машина-выкапыватель саженцев OLIVER SP 2000 идеально вырывает корневища и осуществляет вырезку плодовых деревьев. Она рассчитана на теплицы производительностью от 300 000 растений. При мощности трактора 70-90 л.с и регулируемой глубине раскопки площадью 0,3x0,3 м на среднепесчаных и мягких почвах и показывает ежедневную производительность 15 000 отсортированных растений.

Рабочий орган — вибратор, легок в применении благодаря компактному размеру. Его длина позволяет осуществлять встряхивание саженцев с последующей полной уборкой конвейером.

Выкапыватель OLIVER SP 2000 имеет гидравлическую независимую систему и переднюю колесную гидравлическую опору. Он комплектуется вспомогательным оборудованием, регулирующим глубину вскапывания при любых режимах; двумя гидравлическими домкратами (один связан с колесом контроля глубины копания, другой — с землеройным наконечником); модулем управления землеройного наконечника; задним поддоном; стандартными сортировочной площадкой на борту и задними колесами для стабилизации.


Благодаря специальному крепежному шарниру машина удобна для перевозки, поскольку занимает мало места за трактором.
