Осадкомер О-1 Третьякова |
КРАТКОЕ ОПИСАНИЕ
Осадкомер состоит из приемного сосуда, планочной защиты и тагана. Приемный сосуд представляет собой ведро цилиндрической формы, перегороженное усеченной диафрагмой с отверстием для стока; с наружной стороны ведра припаян носик для слива собранных осадков. Для уменьшения испарения осадков из приемного сосуда, в летнее время отверстие диафрагмы прикрывается воронкой с небольшим отверстием в центре. Защита осадкомера состоит из 15 изогнутых по специальному шаблону пластин, имеющих форму равнобедренной трапеции. Верхние концы пластин отогнуты во внешнюю сторону, и располагаются в одной горизонтальной плоскости с верхним верхним срезом приемного сосуда. Пластины имеют выпуски с ушками, через которые проходит кольцо защиты — кольцо с помощью укосин крепится к опорному шлицу.
Измерение осадков осуществляется с помощью специального стакана ТУ 432-013-55536779-2014.
Отсчет производится в целых делениях стакана по нижней части вогнутого мениска воды. Каждое деление измерительного стакана соответствует 2 смЗ жидких осадков, или слою жидких осадков в приемном сосуде толщиной 0,1 мм.
ПОРЯДОК СБОРКИ ОСАДКОМЕРА
Через отверстия в укосинах пропустить металлическое кольцо, одевая по 5 ветровых планок на каждый из трех секторов. Кольцо соединить с втулкой, зашплинтовать 2 шплинтами. На опорное кольцо с посадочным местом под ведро, закрепить укосины с ветровой защитой болтами М8х15.
Стянуть ветровые планки сверху и снизу через отверстия ветровых планок, вставив и загнув верхние и нижние скобы.
Установить осадкомер на площадку, закрепив опорные кольца на подставку (металлическая подставка с анкерами или столб диаметром 160 мм) на заданной высоте. Установить рядом специальную лестницу с поручнем высотой 1 м.
ХРАНЕНИЕ
Осадкомер должен хранится в сухом проветриваемом помещении при отсутствии паров кислот и других едких летучих веществ.
КОМПЛЕКТАЦИЯ
1. Опорное кольцо — 1 шт.
2. Укосины — 3 шт.
3. Соединительная втулка — 1 шт.
4. Лепестки ветровой защиты (планочная защита) — 15 шт.
5. Болт М8х — 16 шт.
6. Шплинты 3x50 — 2 шт.
7. Соединительные кольца ветровой защиты — 1шт.
8. Инструкция — 1.
9. Ведро (приемный сосуд) — 2 шт.
10. Крышка на ведро — 1 шт.
11. Воронка — 1 шт.
12. Мерный стакан — 1 шт.
Изготовитель гарантирует надежную работы осадкомера в течение 1 года при условии соблюдения правил эксплуатации, хранения и транспортировки.
ИНСТРУКЦИЯ ПО СБОРКЕ МЕТАЛЛИЧЕСКОЙ ПОДСТАВКИ ПОД ОСАДКОМЕР 0-1
КОМПЛЕКТАЦИЯ
1. Стойки длина 1585 мм — 3 шт.
2. Перемычки длиной 500 мм — 3 шт.
3. Анкера длиной 500 мм — 3 шт.
4. Комплект метизов:
Болт М8х50 — 9 шт.
Гайка М8 — 9 шт.
ОПИСАНИЕ

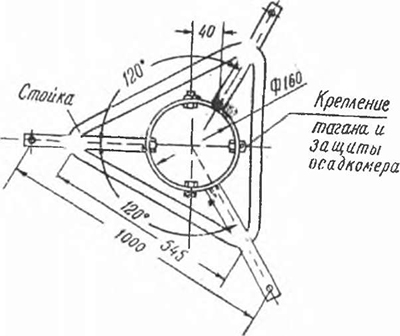

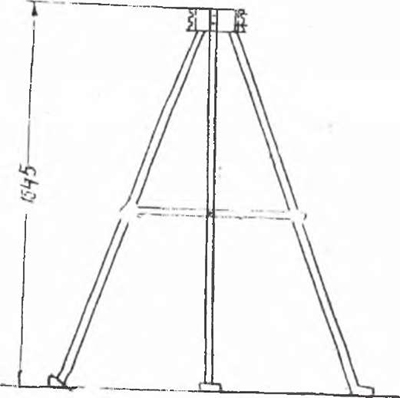

Подставка состоит из трех отдельных стоек длиной 1585 мм, изготовленных из стальных труб с наружным диаметром 28 мм. На нижнем конце стойки приварена прямоугольная площадка с отверстием под крепление к анкеру, забиваемому в землю, и затем соединяемому болтом и гайкой М8. На верхнем конце стоек сделаны два отверстия для крепления короны осадкомера; посредине приварены две втулки под крепление горизонтальных перемычек
На концах перемычек под соответствующим углом приварены по паре направляющих «пальцев», имеющих диаметр меньший, чем у втулки. В результате соединения втулки и стоек, из пальцев горизонтальных перемычек получается крепежное соединение подставки под осадкомер.
СБОРКА
Взять стойку, вставить сверху вниз две перемычки, добавить к данному узлу следующую стойку, вставить в свободную втулку палец следующей перемычки, добавить следующую стойку, замкнув между собой треугольник из горизонтальных перемычек и вертикальных стоек; при помощи молотка и деревянного бруска посадить пальцы перемычек в посадочные места втулок (не нарушив лакокрасочное покрытие), — данное соединение получается жестким, и при дальнейшей сборке и установке короны осадкомера и крепления подставки с осадкомером к анкерам, забиваемым в землю поочередно, становится неразъемной конструкцией.
Обращаем внимание: после того, как собрали подставку, необходимо приступить к сборке осадкомера, и установить его на подставку.
Затем собранную конструкцию из подставки и осадкомера в вертикальном положении надо установить на метеоплощадке, забив 1 анкер в землю так, чтобы он торчал из земли на 70-80 мм; поставить одну из стоек собранной конструкции и наживить болтами и гайками; после к остальным стойкам поднести анкера и забить в любой последовательности ( разметив, можно сместить конструкцию в сторону и забить анкера) на следующем этапе. Вы должны установить конструкцию осадкомера на анкера, закрепить болтами и добить через деревянный брусок по анкерам, чтобы ветровая защита была в горизонтальном положении по соотношению с землей.

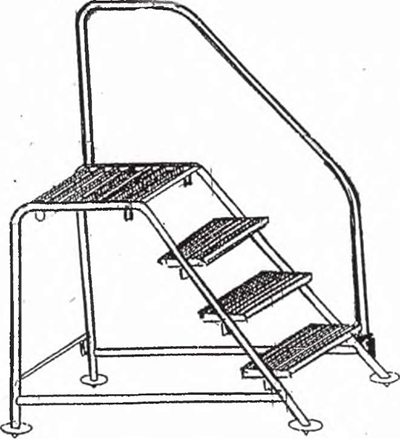

ОПИСАНИЕ МЕТАЛЛИЧЕСКОЙ РАЗБОРНОЙ ЛЕСЕНКИ
1. Лесенка выпускается двух типов размеров: 800 мм и 1000 мм.
2. Основанием лесенки служат две рамы, изготовленные из трубы 3/4 дюйма, оснащенные втулками из трубы 1/2 дюйма (приваренные согласно чертежам) и служащие для крепления:
А). Площадки, выполненной из арматуры Д12, уголка 30 мм и 4-х монтажных штырей.
Б). Ступеньки выполнены из того же материала и оснащенны 2-мя штырями каждая;
В). Перемычки изготовлены из трубы 3/4 дюйма и 2-х монтажных штырей.
Г). Перила изготовлены из трубы 3/4 дюйма.
При сборке крепится площадка, затем cтyпеньки и перемычка, в конце устанавливаются и крепятся болтами перила
3. К будке для самописцев используется та же лесенка, что и к психрометрической будке.
КОМПЛЕКТНОСТЬ
1. Боковина (левая) — 1
2. Боковина (правая) — 1
3. Соединительная перемычка — 1
4. Верхняя площадка — 1
5. Нижняя ступень (большая) — 1
6. Средняя ступень — 1
7. Верхняя ступень (малая) — 1
8. Перила
9. Анкера для установки длина — 50 — 4 шт
10. Комплект метизов:
болт М10x25 — 2 шт ( крепеж перил),
М 8x30 — 4 ил .( креп.анкера и лесенки)
Гайка MB- 4шт.( креплен, анкера и лесенки).
ПОРЯДОК СБОРКИ
1. Проверьте комплектность.
2. Соедините две боковины лестницы с верхней площадкой, совместив отверстия втулок на боковинах с пальцами площадок, на противоположной стороне от ступени имеется крепежное место под перемычку, которую также необходимо соединить при помощи молотка (осаживая через деревянный брусок, чтобы не нарушать лакокрасочное покрытие).
3. Следующим этапом сборки вставьте верхнюю ступень, среднюю и нижнию молотком так, чтобы палец сел в основание втулки до упора.
4. К боковине собранной лестницы вставьте в посадочные места перила и зафиксируйте болтом М10х25.
5. Установка на анкера. Забейте анкер так, чтобы у него оставалось 70-80 мм на поверхности земли, установите на него лесенку совместив посадочные отверстия и наживите болтами Мх30 с гайкой М8, разместите оставшиеся анкера возле установочных мест (вбейте анкера на 10-¬15 см) и, сместив в сторону лесенку и не раскручивая 1 анкер, добейте остальные до той же высоты; после чего установите на анкера лесенку, наживив болтами; проверьте горизонтальность верхней площадки, затяните болты и добейте анкер, осаживая заподлицо с землей.
ГАРАНТИЙНЫЙ СРОК РАБОТЫ.
Изготовитель гарантирует надежную работу лесенки к будке и осадкомеру в точении 2-х лет при условии соблюдения правил эксплуатации, хранения и транспортировки.
ПАСПОРТ
ОСАДКОМЕР ТРЕТЬЯКОВА 0-1
Изготавливается по ТУ 4311-002055536779-2005 .
Имеет свидетельство об утверждении типа средств измерений RU.C.27.001.А №58242.
Осадкомер Третьякова 0-1 предназначен для сбора и последующего измерения количества выпавших твердых и жидких осадков.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1.Приемная площадь — 200см2 .
2.Число целений измерительного стакана — 100.
3.Цена деления измерительного стакана — 0,1.
4.Габариты — диаметр 1040x600 мм.
5.Вес — не более 12.8 кг.
